Apa perbedaan antara katup plug dan katup bola

1. Struktur

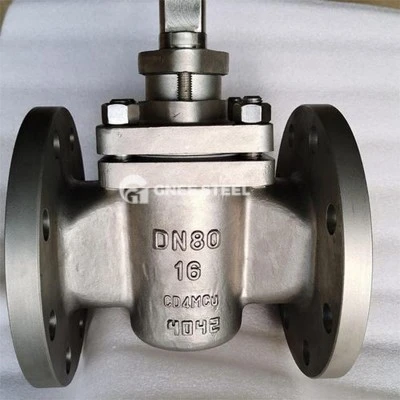

Plug Valve: Katup plug memiliki struktur yang relatif kompleks, terdiri dari bodi katup, kap, inti katup (steker atau cakram), kursi katup, dan batang katup. Inti katup biasanya silindris atau kerucut, dan mengontrol aliran fluida dengan berputar. Area kontak antara inti katup dan kursi katup besar, memaksa cairan mengalir melalui celah yang sempit, mengakibatkan beberapa kehilangan tekanan.

Ball Valve: Sebuah katup bola memiliki struktur yang relatif sederhana, terdiri dari badan katup bola dan saluran melalui bola. Bola diputar untuk mengontrol aliran fluida. Katup bola memiliki kehilangan tekanan rendah baik dalam posisi yang sepenuhnya terbuka atau tertutup sepenuhnya, memungkinkan aliran fluida tanpa hambatan.

2. Prinsip kerja

Plug Valve: Plug Valves Control Fluid Flow dengan memutar inti katup. Inti katup biasanya membutuhkan beberapa rotasi, membuatnya cocok untuk regulasi aliran. Anggota pembukaan dan penutupan katup plug adalah steker yang meruncing dengan lubang, dan saluran fluida tegak lurus terhadap sumbu steker.

Ball Valve: Anggota pembukaan dan penutupan katup bola adalah bola yang terbuka dan ditutup dengan memutar 90 derajat. Lubang di bola sejajar secara langsung dengan pipa, memungkinkan cairan mengalir dengan cepat dan membuat operasi menjadi sederhana.

3. Operasi

Plug Valve: Operasi membutuhkan torsi tinggi dan sejumlah besar rotasi, membuatnya cocok untuk kontrol aliran tetapi tidak untuk operasi yang sering.

Ball Valve: Mudah dioperasikan, membuka dan menutup dengan rotasi 90 derajat sederhana sangat ideal untuk aplikasi yang membutuhkan switching cepat.

4. Kontrol aliran

Plug Valve: Karena strukturnya, katup plug berkinerja baik dalam kontrol aliran dan secara tepat mengontrol diameter saluran fluida.

Bola katup: Katup bola memiliki kinerja kontrol aliran yang relatif buruk. Meskipun mereka dapat disesuaikan dengan berputar, mereka tidak sefleksibel katup plug.

5. Kinerja penyegelan

Plug Valve: Katup plug menawarkan kinerja penyegelan yang lebih baik dan biasanya menampilkan desain penyegelan multi-tahap, membuatnya cocok untuk aplikasi dengan persyaratan penyegelan tinggi.

Ball Valve: Sementara kinerja penyegelan katup bola secara teoritis sedikit lebih rendah, dengan kemajuan teknologi, kinerja penyegelan mereka membaik, dan rentang aplikasi mereka secara bertahap berkembang.

6. Aplikasi

Katup plug: banyak digunakan dalam ekstraksi ladang minyak, transportasi, dan peralatan pemurnian, mereka cocok untuk aplikasi yang membutuhkan kontrol aliran yang tepat dan penyegelan yang sangat baik, seperti sistem air pendingin, sistem pemanas, dan sistem uap.

Katup bola: banyak digunakan dalam industri minyak, bahan kimia, pembuatan kertas, dan farmasi, mereka cocok untuk aplikasi yang membutuhkan pembukaan dan penutupan yang cepat, seperti pipa gas alam, sistem pendingin udara, dan sistem irigasi.
